Service handleiding Newform X-trend 2400 keukenkraan

Lekt uw kraan uit de uitloop (bij de perlator) vervang dan het binnenwerk.
Lekt uw kraan bij de hals tussen de gleufjes waar de hals draait, vervang dan de ringen.

Bekijk hier de onderdelen tekening van de X-trend 2400

Begin altijd met het dichtdraaien van de hoofkraan. Deze zit bij de watermeter. U kunt ook als u dit heeft de hoekstopkranen in de spoelkast dichtdraaien.

1.
Wip met een mesje aan de achterzijde van de kraan het afdekkapje waar de inbus onder zit los.

2.
Draai met een inbus (inbus 2.5) het inbus schroefje in de hendel los. Trek hierna de hendel omhoog.

3.
Draai met een punttang of met sleutel CH2300.0000 de borgmoer los. Zorg dat de kraan goed op het blad staat

(aan de onderkant goed vastgedraaid) anders draait de kraan mee.

Links om is los (tegen de klok in)

Als de moer heel vast zit kunt u een paar kleine tikjes geven tegen de moer met een stalen hamertje. (hierdoor schrikt de moer)

4.

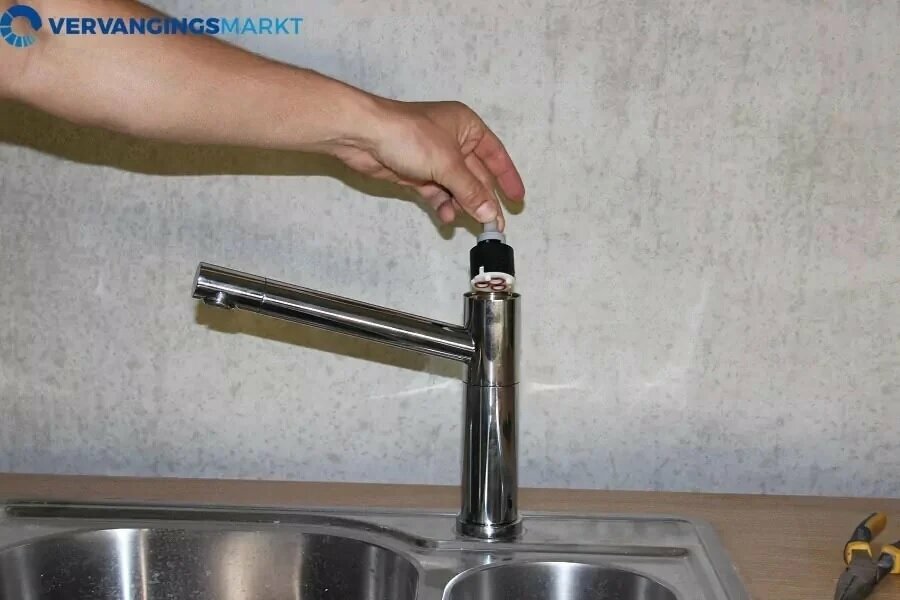

u kunt nu het binnenwerk uit de kraan pakken. Let er met montage op dat de pootjes van het binnenwerk in de gaatjes vallen.

Als u het nieuwe binnenwerk Newform 14720 plaatst smeer altijd even wat kranenvet of vaseline op de rubbers.

5.

nu kunt u de uitloop (kraanhals) er omhoog aftrekken

6.
Als de kraan lekt bij tussen de gleufjes kunt u de rubber ringen vervangen. Newform 15608

Eerst wipt u met een schroevendraaier de oude ringen van het binnenhuis.

Let er bij het plaatsen op dat de onderste ring het gleufje naar boven zit en de bovenste ring het gleufje naar beneden gericht is. Smeer altijd wat kranenvet of vaseline op de rubbers voor een goede afdichting.

Wij raden u aan om ook altijd de glijringen te vervangen. Newform 16128

Hierna kunt u de kraan in omgekeerde volgorde weer in elkaar zetten.
Draai de hoekstopkranen of hoofdkraan weer open.

Nu kunt u weer genieten van uw goed werkende kraan.
